UG三维造型培训大纲
培训软件：
Auto CAD（2008/2012）、UG（NX8.5/NX10.0）
培训课时：
2个月
培训类别：
NX指令运用，产品外观设计、全参数3D设计，产品修改技巧，高级图片造型，2D结构图绘制，常见装配结构设计与生产跟进流程,UG逆向工程3D图渲染、CAD工程制图、综合实训，免费推荐就业。
招生对象：
初高中应届生、大中专毕业生、工厂普通员工。
就业岗位：
产品造型工程师、产品绘图工程师、产品结构工程师。
咨询课程
UG基础知识讲解

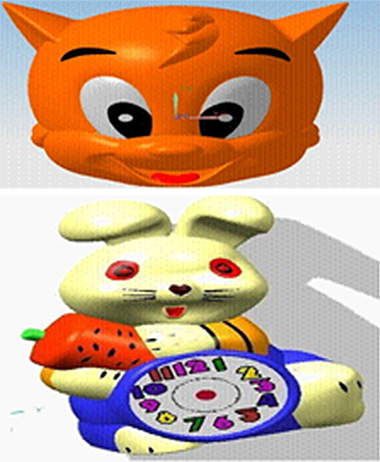

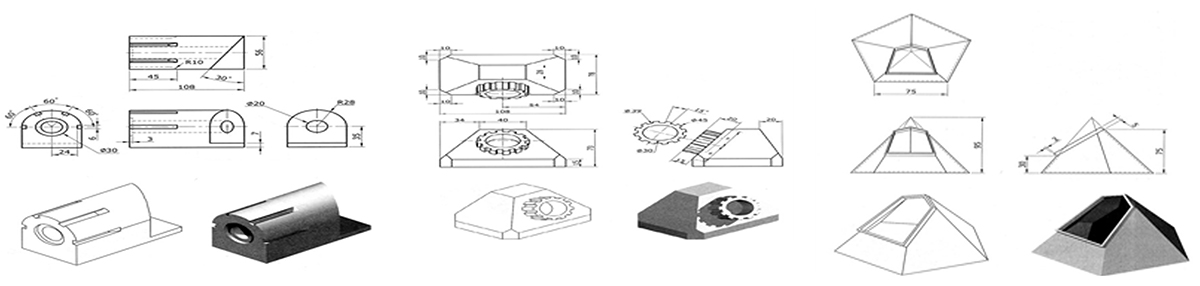

目的：用实例来让学员了解三视图投影原理。

1、草图篇 建模篇 运用相关命令完成下图图形 (含5列)

目的是掌握草图中的约束关系及约束定义。

2、掌握UG建模模块，草图与成型特征工具条与特征操作工具条里的相关命令的用法

3、片体篇(含20例曲面练习档) 掌握曲面工具的应用，及三维空间线的确认。为后期产品设计打下基础

UG基础知识案例
咨询课程

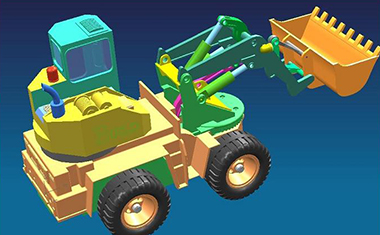

实例讲解-3D建模（翻斗车3D造型制作）
目的：用实例来让学员了解3D建模流程。

1) 插板2D图绘
a.CAD绘制2D结构图 检查间隙装配的介绍
以及工程图中产品图的制作
b.像限视图的确认
c.学习视图的制作
d.剖视图的制作方法及技巧
e.扣位的设计方法
f.加强筋的设计方法

2).UG制作3D图立体图

3).装配制作方法
a.装配的意义
b.装配名称与部件名称的重要性
c.引用集的管理
d.配对的应用
e.图层的选择
f.重定位的应用
g.多重添加的应用
h.Wave几何链接器的应用
i.装配图的修改

4).产品的修改与认识事项
a.出模方向的确认与拔模角的应用
b.料位厚度的分析及修改
c.干涉部位的修改方法
d.产品密度的应用
e.产品重量的测量

5).工程图制作
a.视图的摆放
b.标柱的样式管理
c.模版的管理
d.标题栏的管理
e.图纸名称的管理
f.图纸的打印
6).翻斗车3D图产品渲染






实例讲解-3D建模（翻斗车3D造型制作）

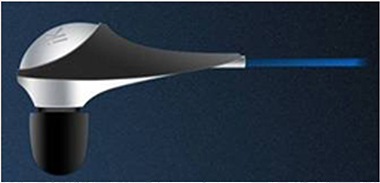

实例讲解-蓝牙耳机3D造型制作
目的：用实例来让学员了解3D建模到后期渲染。

a.三视图造型3D

b.产品渲染

实例讲解-蓝牙耳机3D造型制作

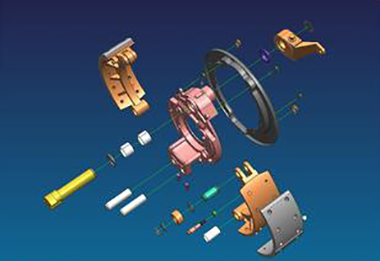

实例讲解-越野车设计
目的：用实例来让学员了解产品各零件间的装配及约束重要性。

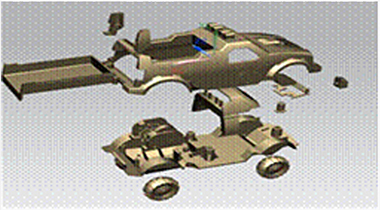

主要设计越野车的外型以及每个部件之间的装配以及2D结构图 的制作装配指令:查找组件 打开组件 添加组件 新建组件 新建 父对象 创建组阵列 替换组件 移动组件 装配约束 显示和隐藏约束 记住装配约束 镜像装配 抑制组件 编辑布局 爆炸图 装配序列 WAVE几何体链接器 检查间隙装配的介绍,以及工程图中产品图的制作

实例讲解-越野车设计

实例讲解-越野车设计

曲线接面、3D曲线构建技巧
目的：用实例来让学员了解曲面建模技巧。



1.利用空间3维线来构建曲面 补面 实例10例讲解 曲面的制做技巧及UG建模中曲面菜单中的运用指令(曲面 扫掠 变化的扫掠 截面 桥接曲面 N边曲面 过渡曲面 延伸 规律延伸轮廓线弯边 偏置曲面 大致偏置 熔合 按函数整体变型 修剪 延伸 按曲面整体变型 中位面 修补开口)
曲线接面、3D曲线构建技巧

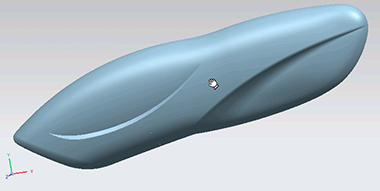

NX高级逆向
目的：用实例来让学员了解逆向造型流程（从抄数-点-线-面-实体）。

讲解在抄数过程中运用抄数线及抄数点来构建复杂曲面的技巧
NX高级逆向

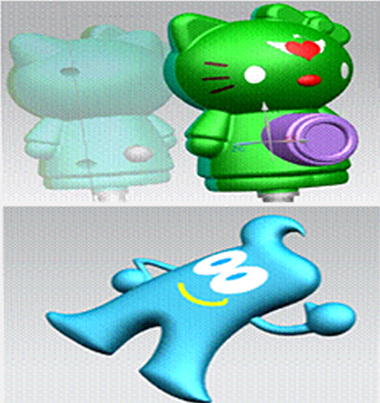

高级图片造型
目的：用实例来让学员了解图片造型方法（从导入图片到-点-线-面-实体）。






讲解在抄数过程中运用抄数线及抄数点来构建复杂曲面的技巧
高级图片造型
综合实例
目的：综合实例检测同学们点、线、面的运用能力。





UG逆向工程技术（附送Geomagic逆向工程实例课程） 主要讲解3D曲线，2D曲线的内部要素及其创建方法。群组，图层，各种显示技巧的运用。曲面造型设计的方法与技巧，高级自由曲面设计及拆分的经验与技巧。
综合实例
毕业-模拟面试
毕业-模拟面试
毕业-模拟面试
